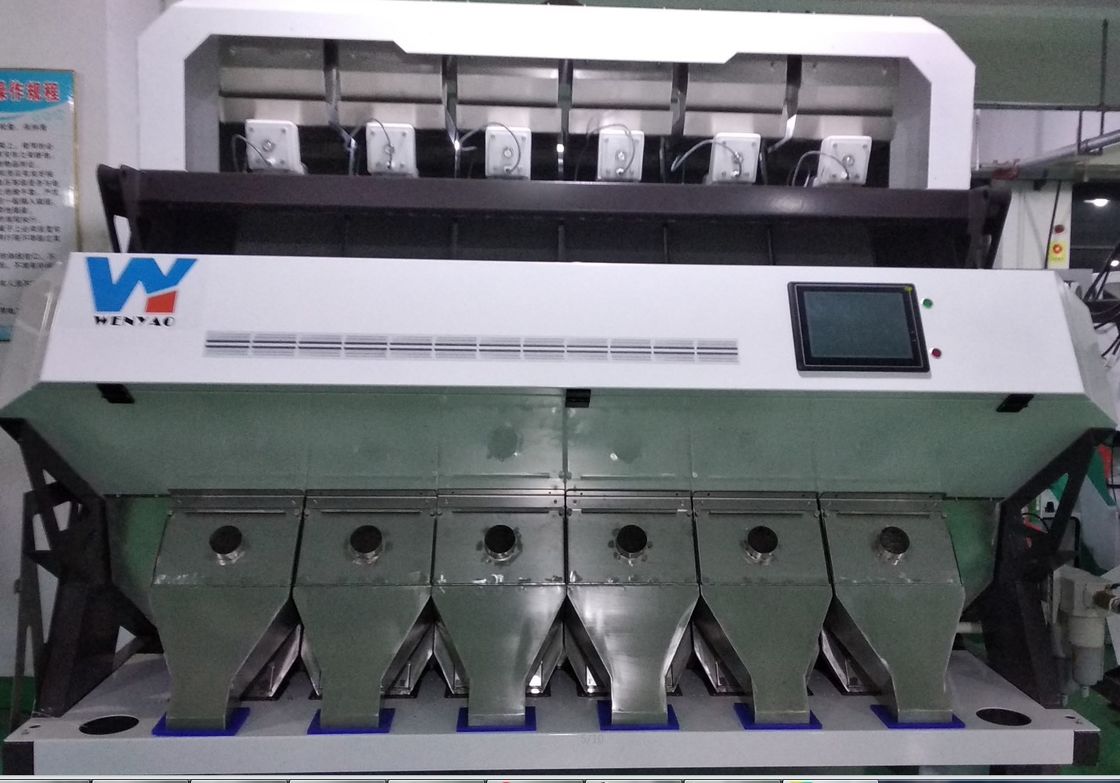

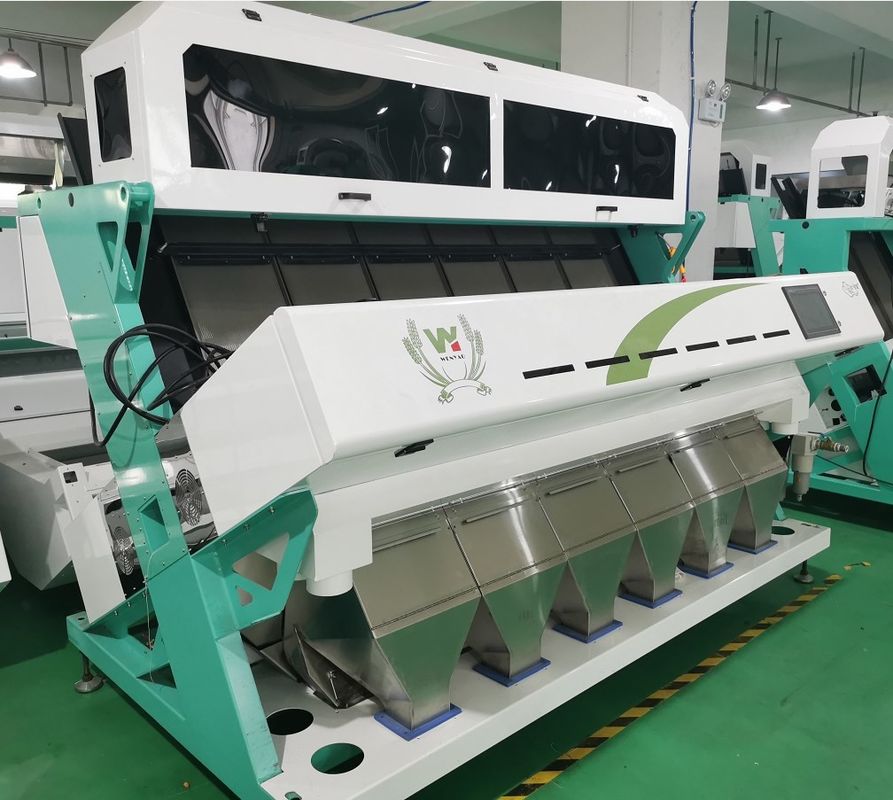

De Aardnootmachine van de metaaluitwerper, CCD-de Kleurensorteerder van de Camerapinda

De Sorteerdersmachine van de aardnootkleur met de Sorteermachine van de de Kleurencamerapinda van CCD

Het werk Principes

De belangrijkste onderdelen van de kleurensorteerder zijn voervultrechter, trillende voeder, helling, lichtbron, achtergrondplaat, CCD-lens, afzetvultrechter, pijp, luchtcompressor, luchttank, en filter.

Het voeden systeem

Het bestaat uit voedende vultrechter, trillende voeder, en helling. De grondstof gaat in trillende voeder van de voedende vultrechter binnen, dan automatisch wordt geschikt in een reeks van ononderbroken huidige lijn door trilling en een leidend mechanisme, en valt aan een opsporingsstreek bij met constante snelheid na wordt versneld door de helling. om ervoor te zorgen dat het materiaal in het sorterende kabinet duidelijk aanwezig is. Het het voeden systeem controleert ook de capaciteit van de kleurensorteermachine naast de functie van het verstrekken van grondstof. T door de aanpassing van het trillingsbedrag van de de datatransportbesturingplaat van de voervultrechter en de trillingsvultrechter, de controle van de output van de kleurensorteerder per eenheidstijd kan worden gerealiseerd.

Optoelectronic systeem

Het Optoelectronic systeem is het kerndeel van de kleurensorteermachine, die hoofdzakelijk samengesteld uit een LEIDENE lichtbron, een achtergrondplaat, CCD-lens, en verwante hulpapparaten is. De lichtbron verstrekt stabiele eenvormige verlichting van het materiaal en de achtergrondplaat die worden getest. De CCD-lens zet het weerspiegelde licht van het materiaal dat in een elektrosignaal in het opsporingsgebied moet worden gemeten om. De achtergrondplaat verstrekt een verwijzingssignaal voor het elektronische controlesysteem.

Sorterend systeem

Het sorterende systeem bestaat uit toebehoren zoals het sorteren van kabinet, pijpen, luchtlevering. De pijp is experimenteel bewezen dat pijp het uit elkaar plaatsen en het aantal pijpen één van de belangrijkste factoren die de nauwkeurigheid van de kleurensorteerder zijn beïnvloeden.

Schoonmakend systeem

Het schoonmakende systeem bestaat uit cilinders, glas schoonmakende borstels, en andere componenten. Omdat sommige punten met het stof en andere onzuiverheden komen dat het glas tijdens het kleuren sorterende proces kunnen aanhangen. Zodra het stof en de onzuiverheden worden vastgemaakt aan het glazen venster, kan het optoelectronic systeem ketting-kettingsproblemen zoals valse opsporing veroorzaken, die de van het kleuren sorterende nauwkeurigheid en uitstel verhouding zal beïnvloeden.

Besturingssysteem

Het touche screen van de het groot-scherm brede hoek wordt gebruikt om veelvoudige kleuren sorterende wijzen voor klanten vooraf in te stellen. En vestig een vriendschappelijke mens-machine interface, volgens de specifieke voorwaarden van materialen geschikt en snel om aanpassing te bereiken.

Het werkprincipe van de kleurensorteerder:

De werkende de sorteerdersccd digitale camera van de principeccd kleur aan materiaal is goedgekeurde signaalaanwinst. Analyseer de verzamelde signalen, behandeling, vergelijking, om voorbij de waarde van het materiaal te elimineren.
Het proces van de kleurenselectie zoals getoond:

De kleurensorteerder op het werk, Voervultrechter in het materiaal onder de actie van vibrator is eenvormige distributie in elke helling, het CCD-signaal van de verblijfplaats van het materiaal in het testen, als men dat er ongeschikte materiaal of onzuiverheden in het materiaal zijn, de startuitwerper vindt om de gebrekkige goederen in de vultrechter te blazen. (Hierboven slechts voor het het werk proces van het diagram, zal het daadwerkelijke materiaal. heersen)

Voorbeelden die van kleur sorteren:
